Télescope fait maison

Comme vous le savez probablement déjà, dans les télescopes-réflecteurs la lentille est représentée par un miroir. Pour faire un télescope-réflecteur self-madeC'est assez difficile, surtout si vous faites manuellement des miroirs pour cela, mais l'avantage incontestable d'un télescope-réflecteur self-made devant le même télescope réfracteur fait maison est son plus grand grossissement que le réfracteur.

Des télescopes-réflecteurs, des astronomes amateurs construits, principalement sur le système Newton. C'est Isaac Newton vers 1670 qui créa le télescope-réflecteur. Cela lui a permis de se débarrasser de aberrations chromatiques (ils conduisent à une diminution de la netteté de l'image, à l'apparition de contours colorés ou de bandes qui ne sont pas sur le sujet réel), le principal défaut des télescopes réfracteurs alors existants.

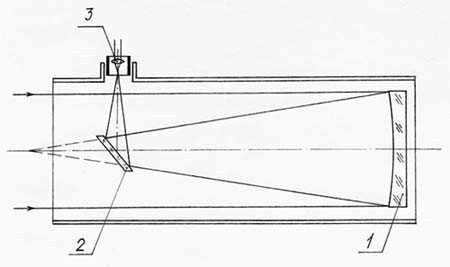

Le schéma du réflecteur "newtonien" ressemble à ceci:

Dans ce schéma, le miroir 1 est l'objectif, aussiappelé le miroir principal. Ce miroir est parabolique ou sphérique. Le miroir 2 est appelé miroir diagonal - ce miroir dirige un faisceau de rayons réfléchis à travers l'oculaire vers l'observateur. L'élément indiqué par le chiffre 3 est l'unité oculaire.

Le foyer du miroir principal et le foyer de l'oculaire inséré dans le tube oculaire doivent coïncider. Le foyer du miroir principal est défini comme le sommet du cône réfléchi par les rayons du miroir.

Le miroir diagonal est fait en petites dimensions, il est plat et peut avoir une forme rectangulaire ou elliptique. Un miroir diagonal est monté sur l'axe optique du miroir principal (lentille), à ​​un angle de 45 ° par rapport à celui-ci.

Un miroir plat plat conventionnel n'est pas toujours adapté pour être utilisé comme miroir diagonal dans un télescope fait maison - le télescope a besoin d'une surface optiquement plus précise. Par conséquent, Comme un miroir diagonal, vous pouvez utiliser une surface plane d'une lentille optique plate-concave ou plate-incurvée, si vous couvrez d'abord ce plan avec une couche d'argent ou d'aluminium.

Les dimensions d'un miroir diagonal plat pour un télescope fait maison sont déterminées à partir de la construction graphique du cône de rayons, qui sont réfléchis par le miroir principal. Avec une forme rectangulaire ou elliptique du miroir, les côtés ou les axes sont liés les uns aux autres comme 1: 1.4.

La lentille et l'oculaire du télescope-réflecteur fabriqué par lui-même sont montés dans le tube du télescope mutuellement perpendiculaires. Pour monter le miroir principal d'un télescope fait maison, un cadre, en bois ou en métal, est nécessaire.

Faire un cadre en bois pour le miroir principal d'un télescope à réflecteur fait maison Vous pouvez prendre une plaque ronde ou octogoneépaisseur non inférieure à 10 mm et 15-20 mm de plus que le diamètre du miroir principal. Le miroir principal est fixé sur cette planche avec 4 morceaux de tube en caoutchouc à paroi épaisse, mis sur les vis. Pour une meilleure fixation sous les têtes des vis, vous pouvez mettre des rondelles en plastique (le miroir ne peut pas être serré par elles).

Trompette d'un télescope fait maison est faite d'un morceau de tuyau métallique, à partir de plusieurs couches de carton collées ensemble. Vous pouvez également faire un tube en métal-carton.

Trois couches de carton doivent être collées entreune menuiserie ou de la colle à la caséine, puis insérer le tube de carton dans les anneaux de raideur métalliques. De métal également faire un bol pour le bord du miroir principal du télescope fait maison et le couvercle de la pipe.

La longueur du tube (tube) du télescope-réflecteur fait maison devrait être égale à la distance focale du miroir principal, et le diamètre intérieur du tube - 1,25 du diamètre du miroir principal. De l'intérieur, le tube du réflecteur-télescope fait maison devrait être "noirci", c'est-à-dire couvrir avec un papier noir mat ou de la peinture avec une peinture noire mate.

L'oculaire d'un télescope-réflecteur fait maison dans l'exécution la plus simple peut être basée,comme on dit, "sur le frottement": le tube interne mobile se déplace le long de l'externe fixe, en fournissant la mise au point nécessaire. L'unité oculaire peut également être enfilée.

Le télescope à réflecteur fait maison doit être monté sur un support spécial avant son utilisation. Vous pouvez acheter en tant que fabrique prête à l'emploimonter, et le faire vous-même, à partir de matériaux improvisés. Vous pouvez en savoir plus sur les types de montages pour les télescopes self-made dans nos prochains matériaux.

Les conseils de pays vous rappellent que regarder le soleil sans utiliser de filtres solaires spéciaux est extrêmement dangereux pour la santé de vos yeux!
